Etat des lieux Boite Vitesse 2cv AK400
Sur les conseils d'Eric, j'ouvre un post sur la restauration de la BV de l'AK400...peut être que ce post sera plus vu que celui de la restauration de la Bleuette...a voir...
Donc j'ai démonté entièrement la boite de vitesse à cause du jeu entredent du différentiel que je trouvais excessif...J'ai aussi constaté que les écrous des arbres primaire et secondaire n'étaient pas du tout serrés alors que leurs couples de serrage se situent autour de 8 kg/m

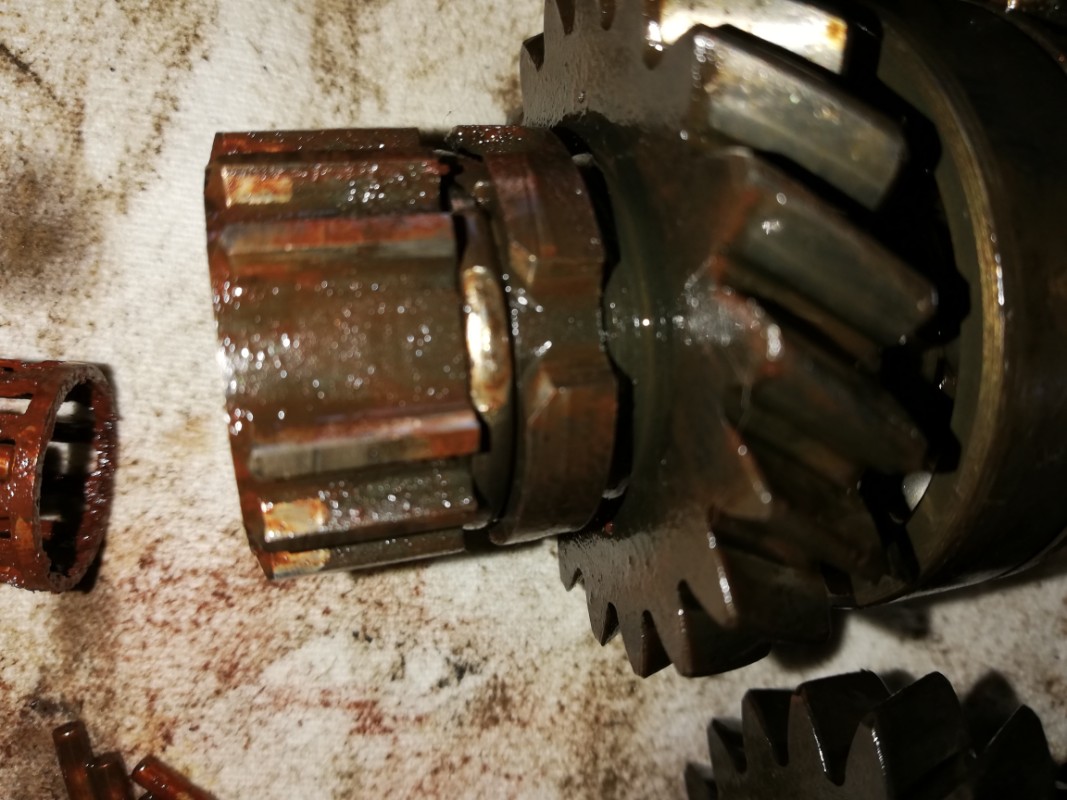

Bien m'en a pris car en fait cette boite à souffert un peu quand même...Pas comme je le croyais au niveau des roulements de différentiel qui me semble correct mais au niveau des cages à aiguilles

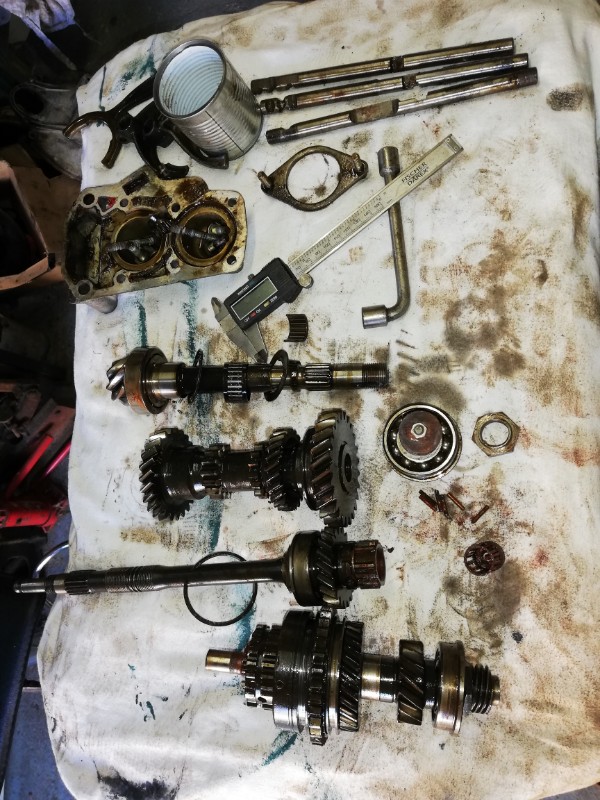

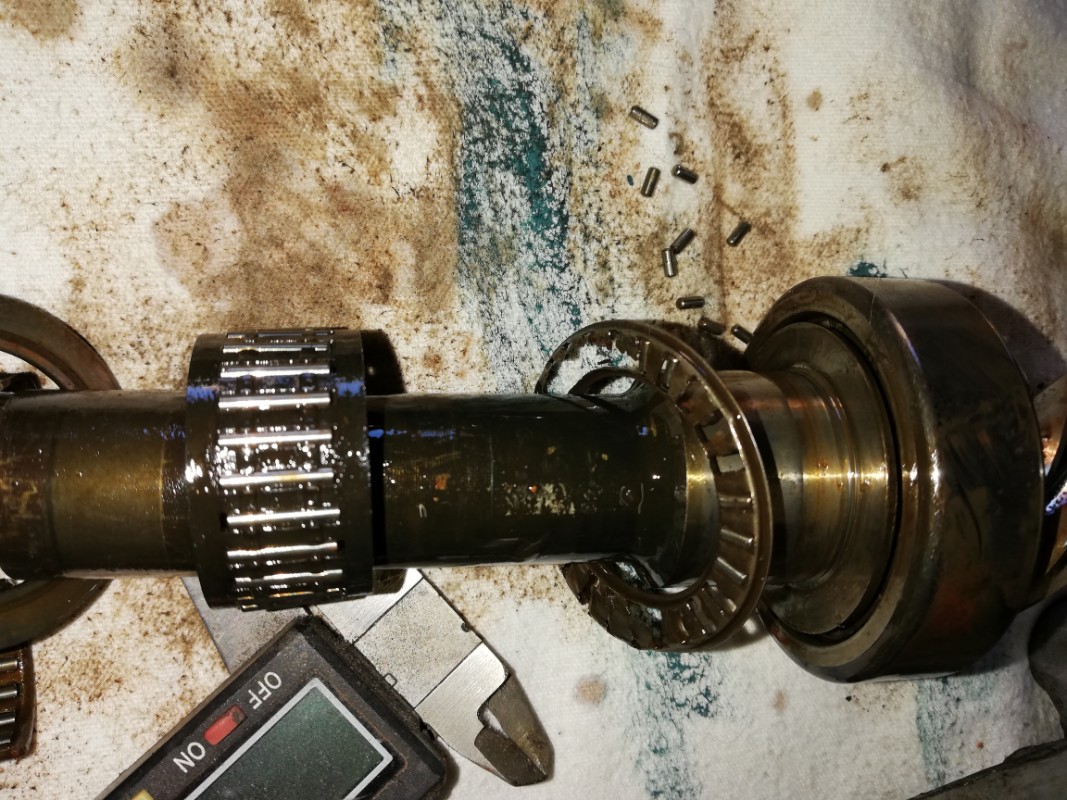

:celle interne à l'arbre de commande et celle du pignon d'attaque : du coup je pense changer aussi les deux autres cages à aiguilles même si elles me paraissent correctes...Au niveau des roulements rien à dire, je les conserve en l'état, par contre je vais devoir changer les segments de ralenti, on voit bien le marquage de l'usure : et voilà l'ensemble sorti : il me manque un ressort que j'ai trouvé cassé, je ne sais pas si ça se trouve chez nos revendeurs habituels ? Dernier point savez vous comment et avec quel outil il faut sortir les roulements de différentiel ?
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Re: Etat des lieux BV AK400
J'ai oublié de dire que si vous avez un ressort de blocage de bille dans vos cartons, je suis preneur, rénov2cv en vend à 15 euros pièce, presque le prix de l'or ! le ressort mesure 33 mm x 7 mm...
- Eric13190
- Docteur deuchiste
- Messages : 7554
- Enregistré le : 01 janv. 2020, 15:10
- Ma deuche : 2 cv6 club 1976
- Date de naissance : 04 sept. 1973
- Localisation : Allauch
- Âge : 50
Re: Etat des lieux BV AK400
@lucky40 , le différentiel, c'est l'arbre superieur

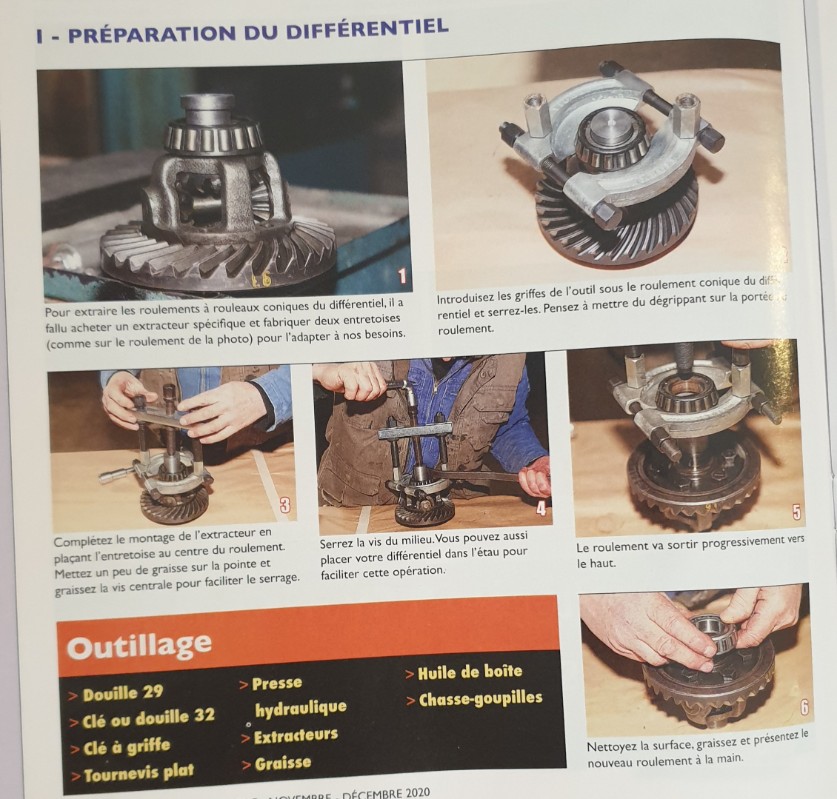

Je suis une quiche mais comme j'ai les numéros de 2cv xpert qui traitent du démontage et renovation d'une bv (n°53 à 56), je veux bien regarder
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Re: Etat des lieux BV AK400

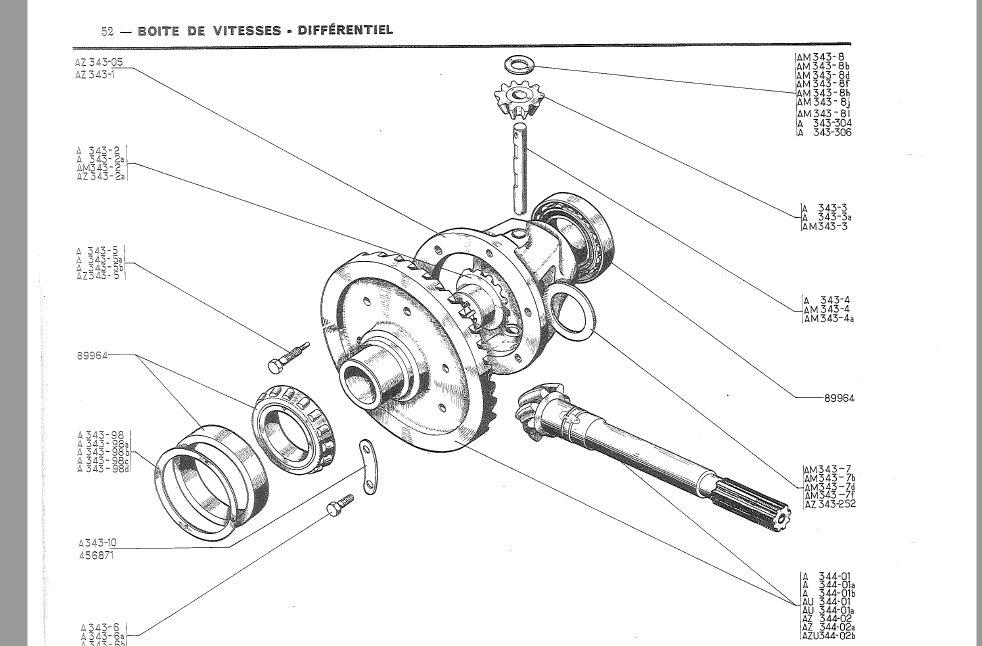

le différentiel c'est l'ensemble pignon d'attaque et couronne dentée avec les planétaires :
- Eric13190
- Docteur deuchiste
- Messages : 7554
- Enregistré le : 01 janv. 2020, 15:10
- Ma deuche : 2 cv6 club 1976
- Date de naissance : 04 sept. 1973
- Localisation : Allauch
- Âge : 50
Re: Etat des lieux BV AK400
je suis vraiment un :boulet2: mais j'essaie d'apprendre grâce à ton sujet.
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Re: Etat des lieux BV AK400
Bonjour Eric,
Merci pour ce didacticiel...je peux essayer mais il faut du matériel et surtout une presse que je n'ai pas ! Du coup ça se complique...à moins d'essayer la méthode chaud/froid...
Merci pour ce didacticiel...je peux essayer mais il faut du matériel et surtout une presse que je n'ai pas ! Du coup ça se complique...à moins d'essayer la méthode chaud/froid...
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Re: Etat des lieux BV AK400
Bonsoir,
Suite à mon échange dans le post de l'AK400, voici des photos de deux assemblages de boite de vitesse possible :
Un assemblage de 2cv6 ( ma boite de vitesse)
Un assemblage de 2cv4 ( une BV de rechange) Allons y !

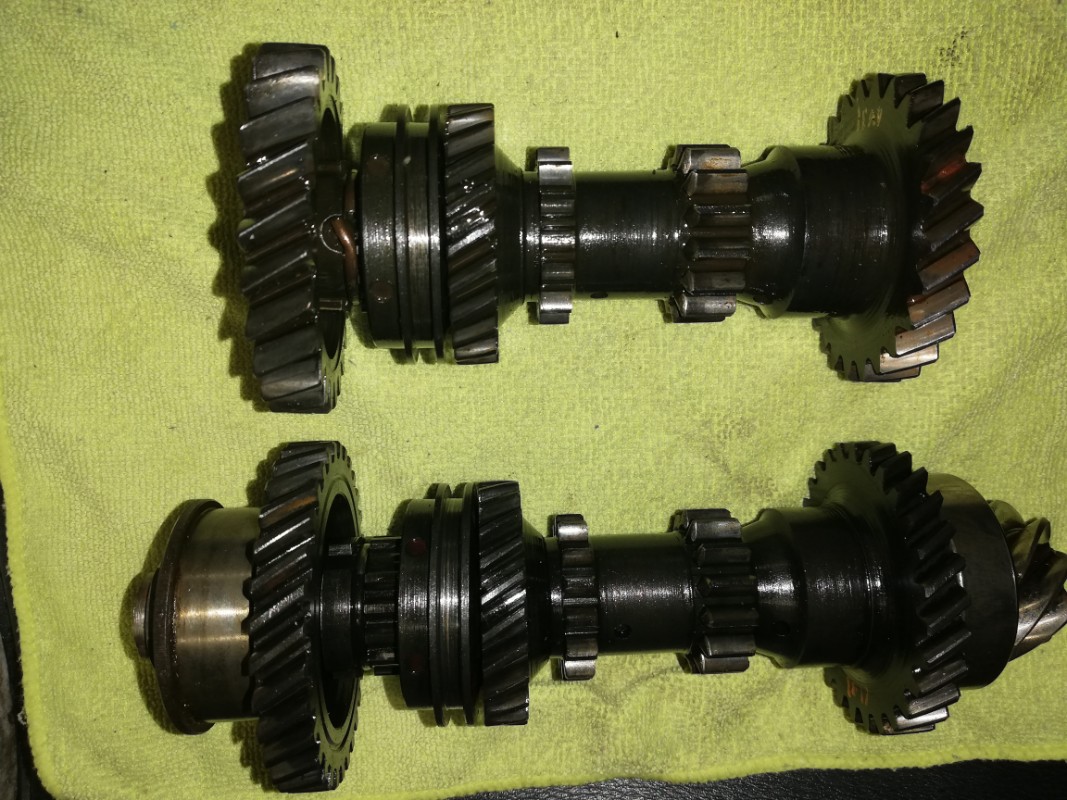

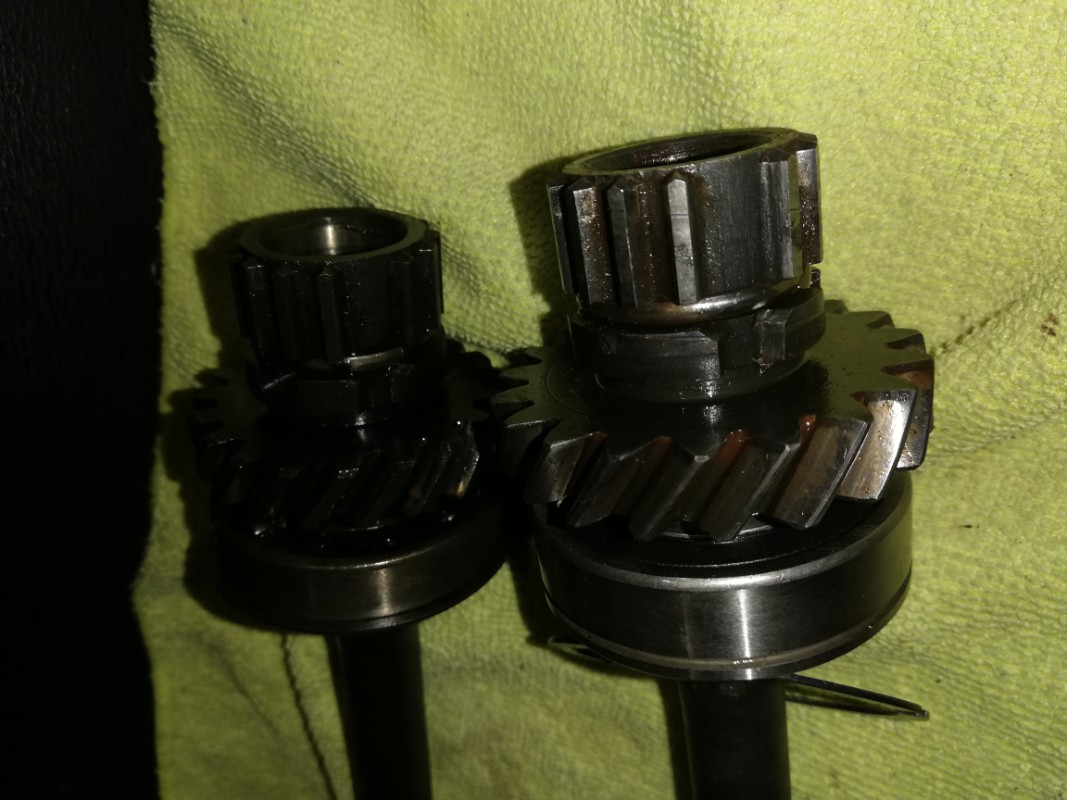

En premier lieu , l'arbre primaire avec les baladeurs de 2nde/3ème et 1ère/MA :
En haut celui de 2cv4
En bas celui de 2cv6 A première vue identique , mais non !

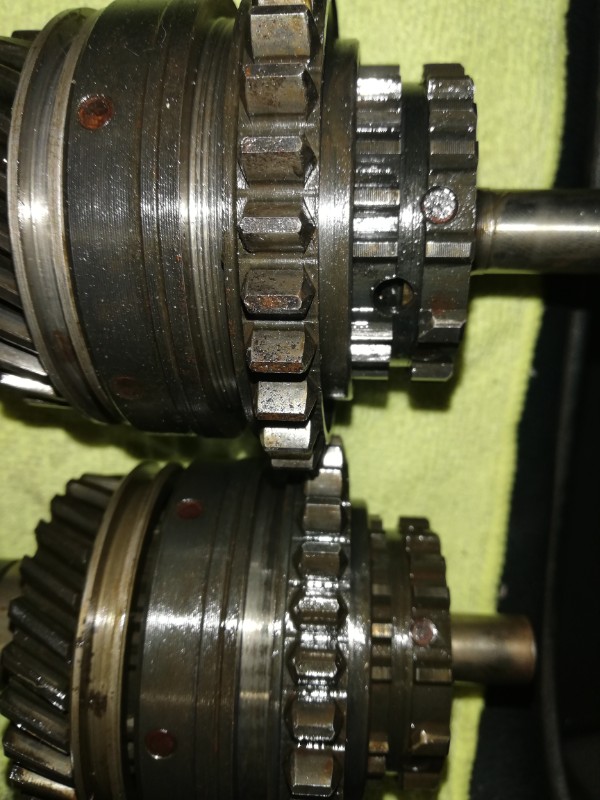

On voit bien que le pignon fou de seconde est différent, pas la même taille de dent , mais même nombre de dents : 26 Les dents de la couronne du baladeur de 1ère/MA comporte 31 dents , légèrement plus large sur la 2cv6 que sur la 2cv4 , ça se joue à1mm environ : Puis les arbres de commande : Même nombre de dents : 19, mais forme différente

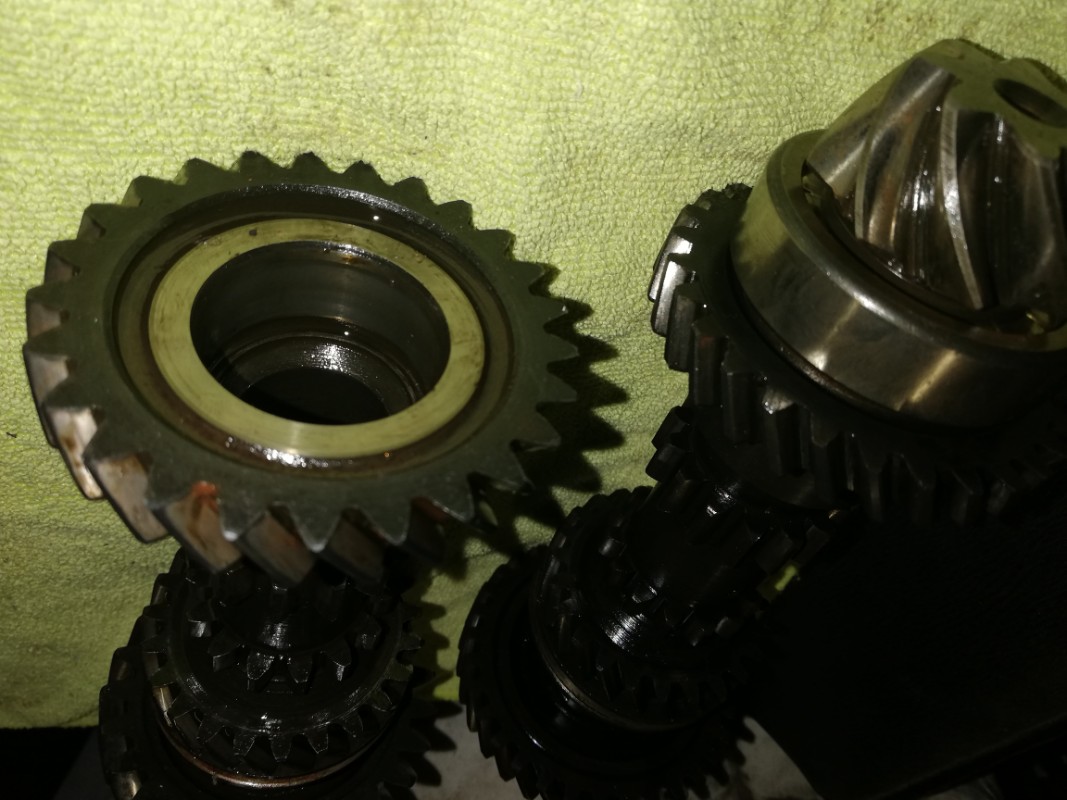

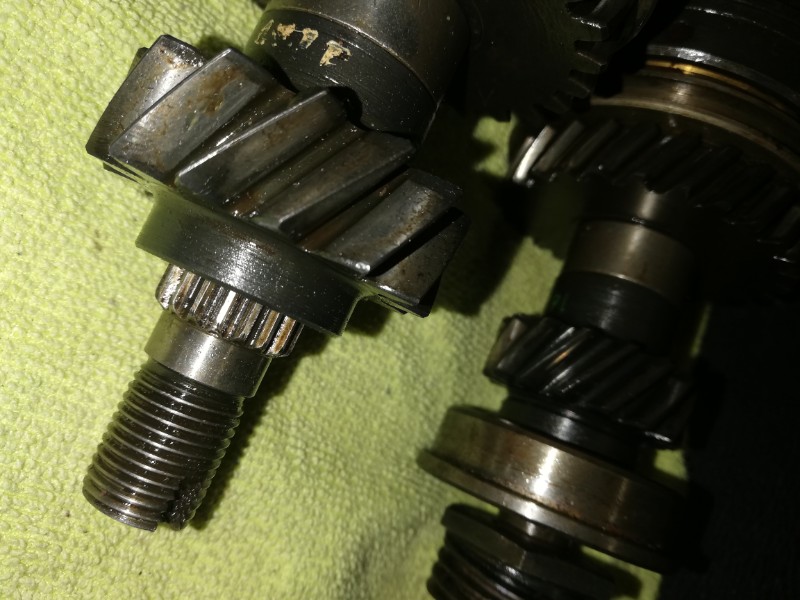

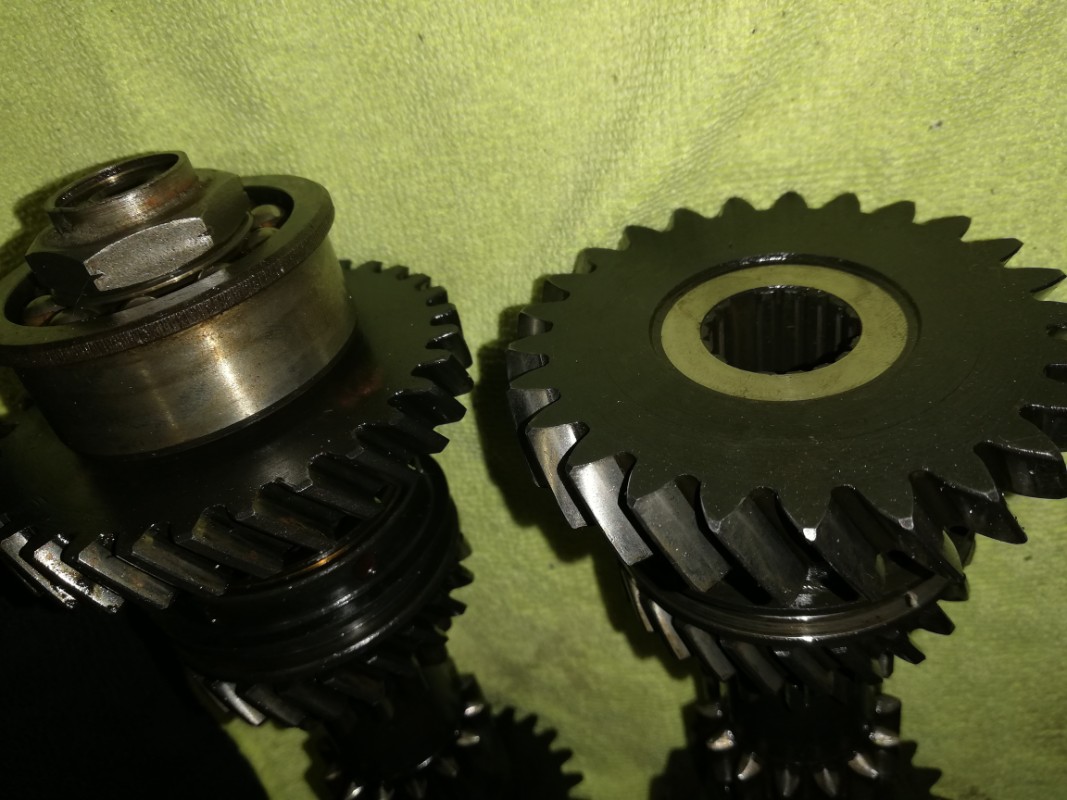

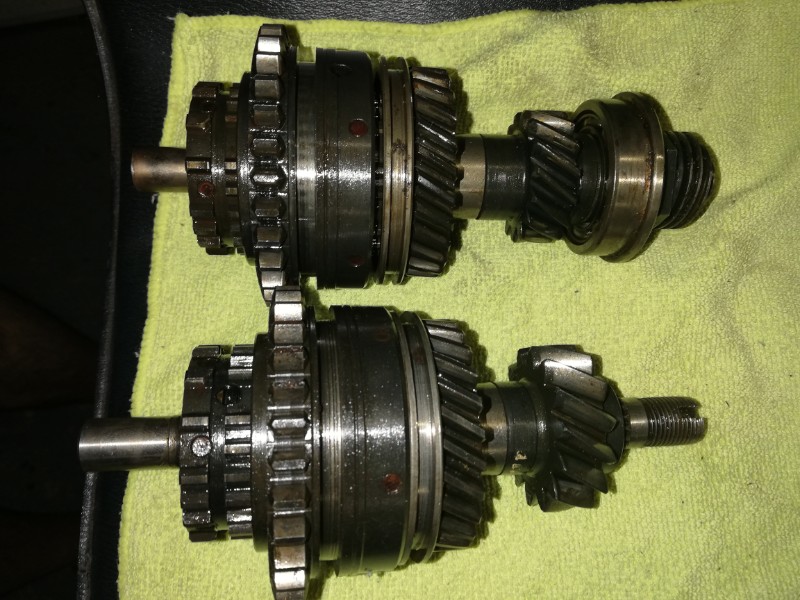

Vient ensuite le train intermédiaire dans lequel s'emmanche le pignon d'attaque, celui du haut c'est BV 2CV6, celui du bas 2CV4, là aussi quelques différences : On voit bien que les dents sont taillées différemment Voilà pour la petite rétrospective...
Suite à mon échange dans le post de l'AK400, voici des photos de deux assemblages de boite de vitesse possible :
Un assemblage de 2cv6 ( ma boite de vitesse)
Un assemblage de 2cv4 ( une BV de rechange) Allons y !
En premier lieu , l'arbre primaire avec les baladeurs de 2nde/3ème et 1ère/MA :
En haut celui de 2cv4
En bas celui de 2cv6 A première vue identique , mais non !
On voit bien que le pignon fou de seconde est différent, pas la même taille de dent , mais même nombre de dents : 26 Les dents de la couronne du baladeur de 1ère/MA comporte 31 dents , légèrement plus large sur la 2cv6 que sur la 2cv4 , ça se joue à1mm environ : Puis les arbres de commande : Même nombre de dents : 19, mais forme différente
Vient ensuite le train intermédiaire dans lequel s'emmanche le pignon d'attaque, celui du haut c'est BV 2CV6, celui du bas 2CV4, là aussi quelques différences : On voit bien que les dents sont taillées différemment Voilà pour la petite rétrospective...
- Eric13190
- Docteur deuchiste
- Messages : 7554
- Enregistré le : 01 janv. 2020, 15:10
- Ma deuche : 2 cv6 club 1976
- Date de naissance : 04 sept. 1973
- Localisation : Allauch
- Âge : 50
Re: Etat des lieux BV AK400
@lucky40, très instructif même si je comprends pas trop étant une quiche en BV et en mécanique en général
Mais dis moi sur les fourgonnettes, ce n'est pas une boîte de 2cv4 qui était monté pour favoriser le couple
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Re: Etat des lieux BV AK400
Non je ne pense pas car la différence principale pour "tirer" plus court réside dans le nombre de dents de la couronne de différentiel, or la boite 2CV4 à un rapport de 8/33 et les fourgonnettes, un rapport de 8/31 , soit 8 dents pour le pignon d'attaque et 31 dents pour la couronne...qui tire plus court donc. Il existe aussi quelques différences dans le nombre de dents de certains pignons, notamment les pignons de renvoi de réducteur =15/32 pour la 2cv4, 13/25 pour l'AKS 400, puis les pignons d'arbre de commande, 19/28 pour la 2cv4, et 19/27 pour l'AK...On voit bien que les boites sont différentes et que chaque modèle de Deuche a une boite de vitesse qui lui est propre.
- jyg
- Deuchiste passionné
- Messages : 343
- Enregistré le : 15 mars 2021, 16:17
- Ma deuche : AK400 1976
- Date de naissance : 02 nov. 1955
- Localisation : Clisson
Re: Etat des lieux Boite Vitesse 2cv AK400
Cette histoire de boîte tirant plus court pour la AK400, ça doit expliquer pourquoi la vitesse de pointe est sensiblement inférieur à celle une 2CV 6 ?
JYG - AK400 - 1976
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Re: Etat des lieux Boite Vitesse 2cv AK400
La vitesse théorique de chacune des boîtes de vitesse donne pour un régime moteur de 1000 tours/minute en 4ème :
2CV 4 : 18,18 kilomètres par heure
2CV 6 : 20,35 " " "
AK400: 20,07 " " "
Il existe donc une différence , minime entre la 2cv6 et l'AK, plus conséquente avec la 2cv4, mais ça , tout le monde le sait...
Sur mon AK j'ai donc la boîte de 2CV6 qui améliore la vitesse mais dégrade le couple...C'est pas gênant dans la mesure où je ne destinerai pas l'AK à un rôle d'utilitaire comme elle a pu avoir dans sa vie antérieure.
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Re: Etat des lieux Boite Vitesse 2cv AK400
Bonsoir,
Quelqu'un peut il me dire si il est normal que le roulement arrière de l'arbre primaire (celui du haut) sorte de 5 mm tout seul malgré le serrage au couple de l'écrou du tachymètre à 8 kg/m ?
Est ce le carter du cul de la boite qui maintien ce roulement avec l'écrou tachymètre ? ou ai-je un problème quelque part ? Il me semble avoir tout bien remonté, mais je me mets à douter ?
J'avais constaté un léger jeu dans l'alésage de ce roulement, ceci explique peut être cela et il faudrait peut être coller le roulement dans son alésage ?
Quelqu'un peut il me dire si il est normal que le roulement arrière de l'arbre primaire (celui du haut) sorte de 5 mm tout seul malgré le serrage au couple de l'écrou du tachymètre à 8 kg/m ?
Est ce le carter du cul de la boite qui maintien ce roulement avec l'écrou tachymètre ? ou ai-je un problème quelque part ? Il me semble avoir tout bien remonté, mais je me mets à douter ?
J'avais constaté un léger jeu dans l'alésage de ce roulement, ceci explique peut être cela et il faudrait peut être coller le roulement dans son alésage ?
- Eric13190
- Docteur deuchiste
- Messages : 7554
- Enregistré le : 01 janv. 2020, 15:10
- Ma deuche : 2 cv6 club 1976
- Date de naissance : 04 sept. 1973
- Localisation : Allauch
- Âge : 50
Re: Etat des lieux Boite Vitesse 2cv AK400
Peut-être que notre ami @Pops34 a une idée, il est intervenue dernièrement sur la sienne.
Perso je n'y connais rien mais je vais demain regarder dans les 2cvXpert, c'est peut-être dit ou noté.
- François16
- Deuchiste de référence
- Messages : 743
- Enregistré le : 08 oct. 2019, 15:26
- Ma deuche : 2CV AZAM 1965
- Date de naissance : 13 févr. 1970
- Localisation : 16 Cognac
Re: Etat des lieux Boite Vitesse 2cv AK400
Bonsoir lucky40,lucky40 a écrit : ↑19 août 2021, 22:31 Bonsoir,
Quelqu'un peut il me dire si il est normal que le roulement arrière de l'arbre primaire (celui du haut) sorte de 5 mm tout seul malgré le serrage au couple de l'écrou du tachymètre à 8 kg/m ?
Est ce le carter du cul de la boite qui maintien ce roulement avec l'écrou tachymètre ? ou ai-je un problème quelque part ? Il me semble avoir tout bien remonté, mais je me mets à douter ?
J'avais constaté un léger jeu dans l'alésage de ce roulement, ceci explique peut être cela et il faudrait peut être coller le roulement dans son alésage ?
Le carter du cul de la boîte ne maintien pas les roulements. Il y a un jeu entre l’arbre et le carter. Il doit manquer une cale ( ou autre ) dans l’arbre primaire.
Conduire une 2CV, c'est revenir à l'essentiel et ça fait du bien !
- François16
- Deuchiste de référence
- Messages : 743
- Enregistré le : 08 oct. 2019, 15:26
- Ma deuche : 2CV AZAM 1965
- Date de naissance : 13 févr. 1970
- Localisation : 16 Cognac
Re: Etat des lieux Boite Vitesse 2cv AK400
Oups !
Le capot maintient les roulements, ça peut venir de là ?
Le capot maintient les roulements, ça peut venir de là ?
Conduire une 2CV, c'est revenir à l'essentiel et ça fait du bien !
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Re: Etat des lieux Boite Vitesse 2cv AK400
C'est marrant je viens d'avoir la réponse par un ancien garagiste Citroën...Il m'assure dit que c'est normal que le roulement sorte, il faut d'ailleurs le brider avec une grosse rondelle pour faire les essais de la boîte, et c'est bien le carter du cul de boîte qui empêche le roulement de sortir...Par précaution, je vais quand même arroser ce roulement de frein filet fort pour qu'il reste en place. Sur l'arbre primaire d'une 2cv6, il n'y a pas de rondelle de réglage comme sur l'arbre secondaire. Il y a juste une entretoise contre le pignon de seconde qui doit avoir un certain jeu...
Voilà, merci à tous
Voilà, merci à tous
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Re: Etat des lieux Boite Vitesse 2cv AK400
Bonjour,

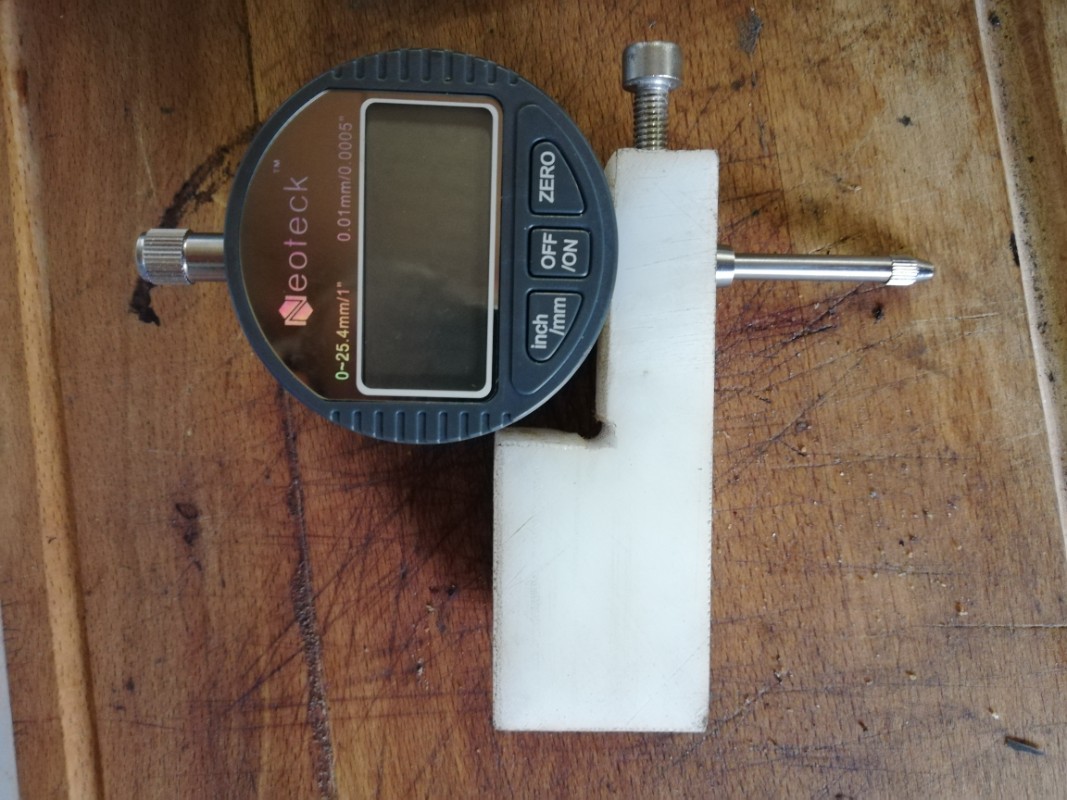

Après bien des questions et des doutes, j'ai enfin calée les jeux du différentiel grâce notamment à l'appareil 1754 VA que je me suis fait fabriquer car je n'ai pas d'imprimante 3D... Paré au remontage maintenant des freins et tout le reste...
Après bien des questions et des doutes, j'ai enfin calée les jeux du différentiel grâce notamment à l'appareil 1754 VA que je me suis fait fabriquer car je n'ai pas d'imprimante 3D... Paré au remontage maintenant des freins et tout le reste...
- Deuchémoi
- Docteur deuchiste
- Messages : 14991
- Enregistré le : 19 sept. 2009, 17:09
- Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
- Date de naissance : 30 oct. 1968
- Localisation : Vitrolles (13) ... au soleil !!!
Re: Etat des lieux Boite Vitesse 2cv AK400
C'est beau !lucky40 a écrit : ↑03 sept. 2021, 18:36 Bonjour,
Après bien des questions et des doutes, j'ai enfin calée les jeux du différentiel grâce notamment à l'appareil 1754 VA que je me suis fait fabriquer car je n'ai pas d'imprimante 3D...
Cale de réglage.jpg
Paré au remontage maintenant des freins et tout le reste...

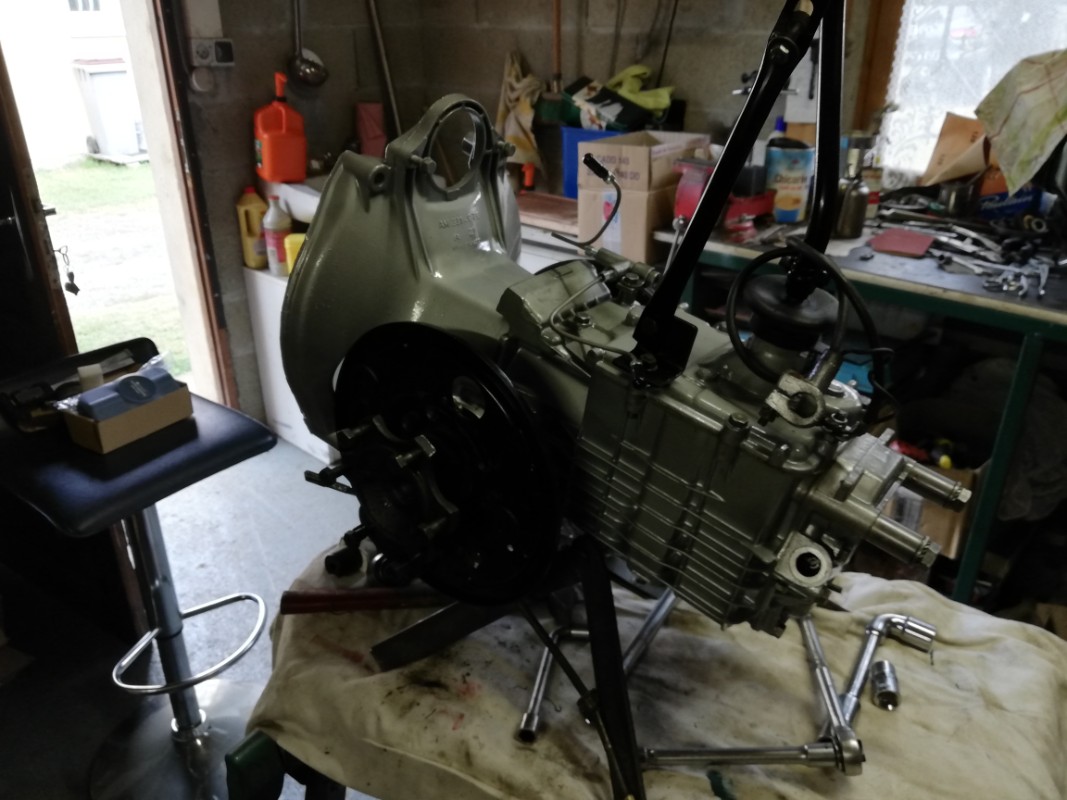

Boite réglée et remontée (1).jpg

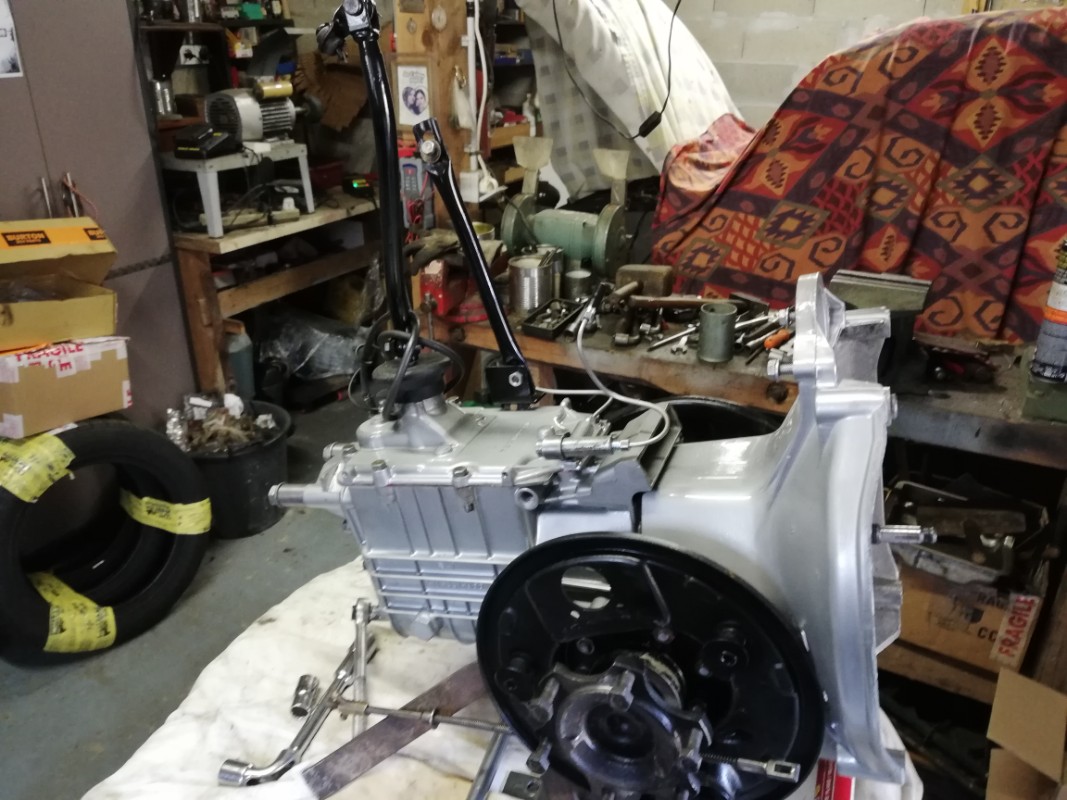

Boite réglée et remontée (2).jpg
Pas de demande d'aide mécanique en Message Privé. Toutes les demandes se font dans les salons publics. Merci !
/¯\(°\=/°)... Ma présentation
2cv6 Spécial AZKA Bleue céleste 11/87
- François16
- Deuchiste de référence
- Messages : 743
- Enregistré le : 08 oct. 2019, 15:26
- Ma deuche : 2CV AZAM 1965
- Date de naissance : 13 févr. 1970
- Localisation : 16 Cognac
Re: Etat des lieux Boite Vitesse 2cv AK400
Magnifique
Mieux que neuf
Mieux que neuf
Conduire une 2CV, c'est revenir à l'essentiel et ça fait du bien !
Re: Etat des lieux Boite Vitesse 2cv AK400
bonjour
j'allais répondre la même chose (mais j'ai du retard à l'allumage)
j'allais répondre la même chose (mais j'ai du retard à l'allumage)
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Re: Etat des lieux Boite Vitesse 2cv AK400
Merci à tous pour vos compliments et commentaires...
