Bonjour
Je suis a la recherche d'un plan précis et coté des renforts de plancher de 2cv type A ou éventuellement d'un modèle même en mauvais état mais complet permettant de les refabriquer correctement.
Merci de votre aide

Qu'appelles-tu les renforts de plancher ?
S'agit-il des "supports de plancher ? Et quel modèle ? Ca change en décembre 1954.
Les Filles de Levallois ont refabriqué des planchers de types A, planchers latéraux et plancher de pédales, strictement conformes aux originaux.

Merci de la réponse
Je cherche la piece A721-62
J'ai les planchers lateraux venant des Filles de Levallois, et les renforts de planchers font partie théoriquement du catalogue, mais sont indisponibles. Commandés depuis 3 mois, ils seraient en refabrication, mais il est impossible d'avoir une réponse à la demande de date de disponibilité. Alors je cherche un plan B pour les refaire.

Si tu prends du tube carré et quelques coup de meule , les différents trous correspondent au reglage des sieges ? ils peuvent être pointer avec les planchers pédales
Cette piece chez cipere est bizarre , demande les cotes
https://www.cipere.fr/fr/Citroen-2CV/Al ... /ANR15402/
dans ta signature AZ59 et sur ce site ils disent que le renfort disparait en 54 ?
http://2cvco.canalblog.com/archives/201 ... 51892.html

Fredjojo a écrit : dans ta signature AZ59 et sur ce site ils disent que le renfort disparait en 54 ?
dim chassis.JPG

Oui, comme je l'ai écrit, les barres longitudinales, réf. A 721-62 sont supprimées en décembre 54. Ensuite on a le même châssis sur les A et les AZ (à quelques détails près).
La pièces vendue par Cipére, c'est un renfort qui existe sous les planchers des 2 CV 4 et 6, et qui est généralement incorporée au plancher.

Je peux essayer de mesurer ces supports sur ma voiture, mais comme il y a la caisse, je n'aurai peut-être pas toutes les cotes.

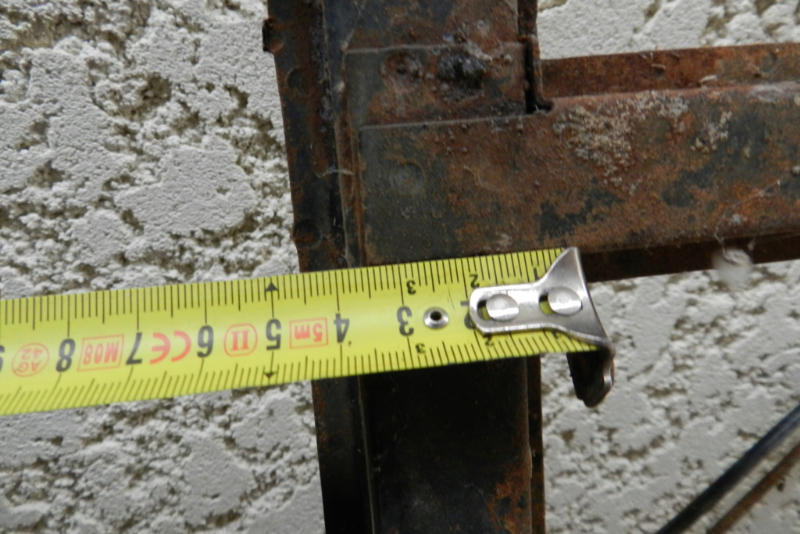

Je suis allé prendre les mesures que j'ai pu.

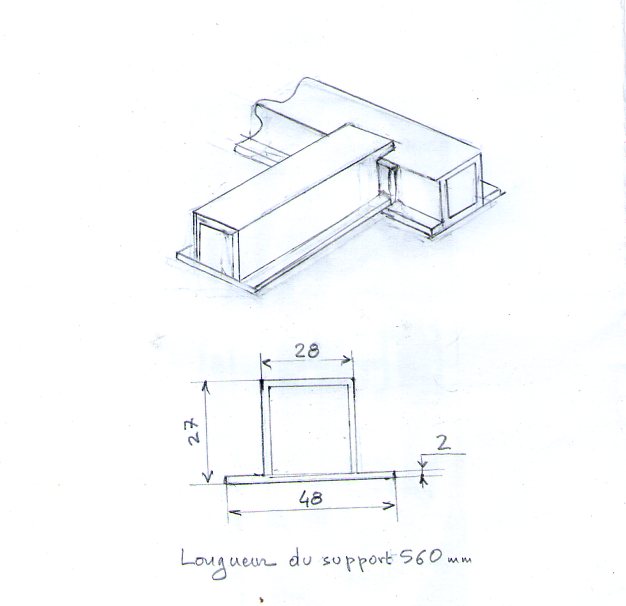

Voici le petit dessin que je te fais, pas terrible, mais à ta disposition pour tout éclaircissement.
Je ne sais pas si c'est des plats soudés ou de l'embouti ; je ne pense pas que ce soit du profilé. J'ai mesuré 2 mm pour l'épaisseur de la tôle, mais c'est peut-être un peu moins.

J'ai mesuré 560 mm pour la longueur du support longitudinal entre les supports latéraux, mais il faudra l'ajuster à la longueur exacte sur le châssis.
Pour les trous, fais comme t'as dit Fredjojo.
Pour la hauteur, je mesure 27 mm, mais c'est pareil, il faut ajuster aux supports latéraux car le support longitudinal s'encastre pile poil dedans : voir la vue cavalière.

Bob a ressortis sa planche a dessin belle perpective cavalière , tu veux mes rotring

Fredjojo a écrit :Bob a ressortis sa planche a dessin belle perpective cavalière , tu veux mes rotring

A l'époque où j'ai commencé le dessin industriel, ce devait être en 1956, il n'y avait pas de rotring, tout au tire-ligne et à la plume !
Et mon petit dessin je l'ai fait à main levée... Y a de beaux restes, non ? :lol: :lol:
Mais pour les puristes, il manque l'axe de symétrie vertical et les hachures de coupe sur le dessin coté.

Comme aurait dit le regretté grand Charles "je vous parle d'un temps..."

D"abord bravo et un grand merci pour ce dessin, je vais pouvoir agir.
Et je ne suis pas puriste, mes notions de dessin indus sont lointaines, et on avait déjà le Rotring en 65!
Mais dur dur ce forum, on ne passe rien!!!
Donc j'ai mis a jour ma signature et ai rajouté une type A 51 que je viens d'acquerir,
Merci encore

jfagc a écrit : Mais dur dur ce forum, on ne passe rien!!!

On essai d'être précis !

Donc j'ai mis a jour ma signature et ai rajouté une type A 51 que je viens d'acquerir,

Ce n'est pas ta signature que tu as mis à jour, mais ton profil !!
(j'interviens là où je maîtrise un peu ... :D )

jfagc a écrit : Donc j'ai mis a jour ma signature et ai rajouté une type A 51 que je viens d'acquerir,

Bienvenue parmi les heureux propriétaires de 2 CV A.
Pour les questions, ici, Math 2CV, moi et surement d'autres pourront t'apporter quelques réponses.
Sinon, les spécialistes sont sur le forum "l'auberge de la vie tranquille" : http://forum-2cva.1fr1.net/
Mais sans doute le connais-tu déjà.

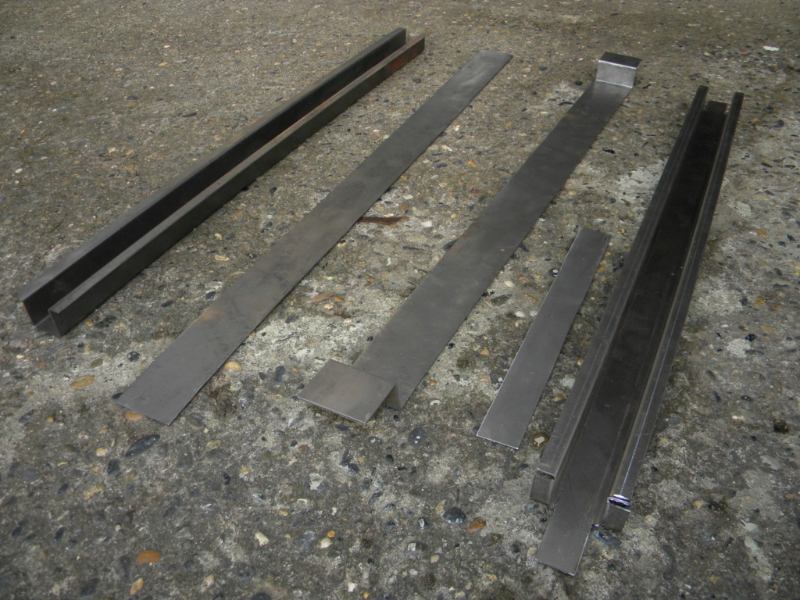

J'ai récupéré quelques photos sur un autre forum.
je te les mets à toutes fins utiles.

Deuchémoi a écrit :

jfagc a écrit : Mais dur dur ce forum, on ne passe rien!!!

On essai d'être précis !

Donc j'ai mis a jour ma signature et ai rajouté une type A 51 que je viens d'acquerir,

Ce n'est pas ta signature que tu as mis à jour, mais ton profil !!
(j'interviens là où je maîtrise un peu ... :D )

Basse vengeance . ....... mais ça fait du bien, non?
