Top départ pour la Bleuette ...

[lucky40]

Merci Richard pour ces photos
Voilà ce que j'ai trouvé dans la deudeuche :

Mes sièges sont identiques aux tiens :

Par contre ce que je craignais arrive , à savoir que lors du montage des sièges non d'origine
les systèmes d'attache arrières ont disparu.
je vais chercher pour soit avoir les cotes pour les refabriquer moi même ou soit en trouver d'occasion ? Je n'en n'ai jamais vu vendu en neuf...

[lucky40]

J'ai beau chercher, je ne vois pas de systèmes d'attaches propres aux fourgonnettes !

[RICMAN41]

oui j'ai regardé chez Cipère en vain mais si tu as les inserts dans le châssis les pièces sont facile à faire , je te relève les côtes demain .

[lucky40]

oui j'ai regardé chez Cipère en vain mais si tu as les inserts dans le châssis les pièces sont facile à faire , je te relève les côtes demain .

Je confirme, impossible à trouver en neuf !
Alors je vais les refabriquer avec les dimensions que tu pourras m'indiquer, je t'en remercie vivement !
Par contre, je ne pense pas que dans mon châssis il y ait tout les inserts...
je n'ai que deux fixations au centre du châssis sensées juste bloquer les sièges droit et gauche qu'on aperçoit sur cette vue du châssis lors de sa restauration :

..les inserts manquants; ça doit pouvoir se poser ?

[didou04]

Il y a que 2 inserts pour la partie arrière des sièges, devant c'est juste les trous.
J'ai cherché aussi, j'ai pas trouvé.
pourtant ça doit exister.
Tu devrais appeler cipère( 0177688981 super sympa et de bon coseil) ou Contacter l'aventure citroën
https://www.boutique-laventure-associat ... -contacter

[lucky40]

Merci Didier !
Je trouve cependant très simpliste et peu efficace le maintien des sièges tel qu'il est ...Bon à l'avant du siège, pas de problème car les deux ergots de chaque siège viennent se loger dans les trous du châssis, mais sur l'arrière, les pièces de blocage que l'on aperçoit sur le châssis me semblent par très solides...le système que Ricman a sur sa Deudeuche me paraît bien plus fiable...
CIPERE n'a pas de fixations spécifiques AK...Je vais m'en tenir à une fabrication maison à partir des cotes des pièces que possède Richard. Je ne pense pas avoir besoin de poser des inserts côté brancards, les fixations intérieures devraient suffire.

[didou04]

Sur celle de ma fille il y a aussi les mêmes que Richard.
Effectivement il n'y en a qu'un pour chaque siège coté intérieur.
Comment sont tes fixations arrière? il n'y a pas d'inserts?

[lucky40]

Sur celle de ma fille il y a aussi les mêmes que Richard.
Effectivement il n'y en a qu'un pour chaque siège coté intérieur.
Comment sont tes fixations arrière? il n'y a pas d'inserts?

Les deux pattes visibles sur le châssis sont boulonnées , donc pas de souci de ce côté pour fixer les fixations à venir...

[lucky40]

Je vais monter les sièges à blanc cet après midi et prendrai des photos.

[RICMAN41]

Voilà les côtes :

Pour la tige : longueur 7cm retour 2cm diamètre 6

Y plus qu'a ...

[didou04]

Tiens moi j'ai pas ce petit caoutchouc

[RICMAN41]

Tiens moi j'ai pas ce petit caoutchouc

Je ne sais pas trop à quoi il sert mais il est sur les 2 pièces.

[lucky40]

Super ! Merci Richard !
Y'a plus qu'à se mettre au travail ! Quelle est l'épaisseur de la pièce ? 4 ou 5 mm à priori ?

[lucky40]

Tiens moi j'ai pas ce petit caoutchouc

Je ne sais pas trop à quoi il sert mais il est sur les 2 pièces.

A mon avis, ce caoutchouc est là pour exercer une pression sur l'axe et le maintenir bien calé dans son logement, car sinon je ne vois pas à quoi il peut être utile...

[RICMAN41]

Super ! Merci Richard !
Y'a plus qu'à se mettre au travail ! Quelle est l'épaisseur de la pièce ? 4 ou 5 mm à priori ?

4 ou 5 mm épaisseur de tôle 1,8 mm

[lucky40]

Super ! Merci Richard !
Y'a plus qu'à se mettre au travail ! Quelle est l'épaisseur de la pièce ? 4 ou 5 mm à priori ?

4 ou 5 mm épaisseur de tôle 1,8 mm

Ah en effet c'est plus mince que je pensais! tant mieux; je ferai avec une tôle de 2 mm ...

[lucky40]

Bon voilà le travail...un peu transformé à ma sauce...
Je suis partie d'une pièce métallique de 1,9 mm d'épaisseur trouvée dans mon bric à brac :

Puis après avoir repris les cotes fournies par Richard j'ai formé la pièce :

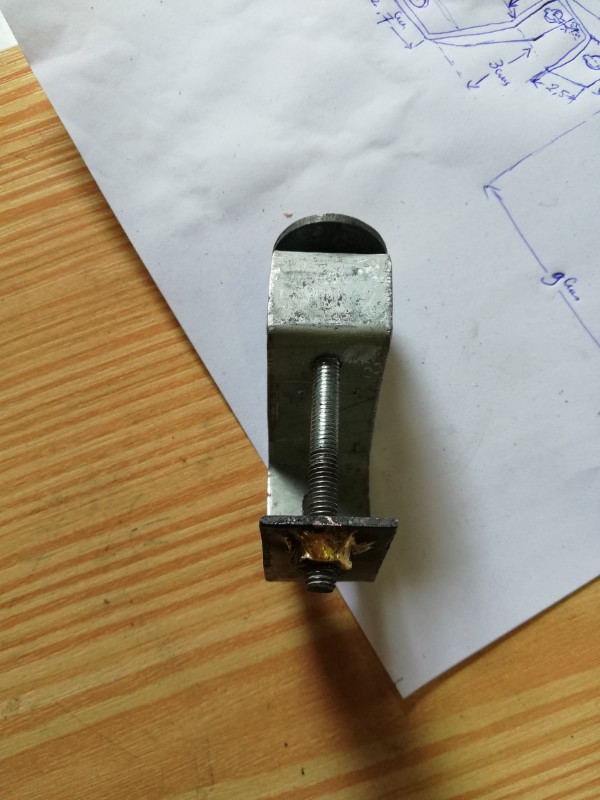

J'ai modifié le système de maintien pour me faciliter la tâche en fait. J'ai brasé un écrou de 10 à l'extérieur et une molette pour pouvoir sortir l'attache facilement .
Voilà la patte d'attache en place, tout est nickel...Je verrai le moment voulu pour enfiler sur la tige de 6 mm un tube de caoutchouc qui servira de butée entre elle et le tube du siège...

Voilà, j'ai plus qu'à faire la 2ème...

[Eric13190]

Super.
Vu que ça existe pas ,déposé le brevet, tu te fera des sous

[lucky40]

Super.
Vu que ça existe pas ,déposé le brevet, tu te fera des sous

Bonne idée ...mais après il faut produire ...moi je suis retraité !!!

[Deuchémoi]

Adaptation, adaptation !!

[RICMAN41]

Bon voilà le travail...un peu transformé à ma sauce...
Voilà, j'ai plus qu'à faire la 2ème...

Nickel !!! et cela t''as permis de faire autre chose que du ponçage ...

[lucky40]

Bon voilà le travail...un peu transformé à ma sauce...
Voilà, j'ai plus qu'à faire la 2ème...

Nickel !!! et cela t''as permis de faire autre chose que du ponçage ...

Effectivement, ça casse un peu la monotonie du ponçage , voilà les pièces terminées :

Encore merci Richard !

[Eric13190]

Il faudrait peut être en faire un post spécifique pour les AKistes qui pourraient rencontrer le même problème, dans le salon "habitacle" qu'en pensez-vous les amis?

[lucky40]

Il faudrait peut être en faire un post spécifique pour les AKistes qui pourraient rencontrer le même problème, dans le salon "habitacle" qu'en pensez-vous les amis?

Oui pourquoi pas, même si je ne suis pas sûr que cela intéresse beaucoup de monde, ça peut donner une solution à un problème...

[nono23]

jolie travail
belle restaurations
bravo

[didou04]

Ben voilà une affaire rondement menée
Toujours au top

[CHARLYSTONE]

Bonjour, tu peux mettre un bout de tuyau à essence,diamètre 6,sur la tige fileté

[lucky40]

Bonjour, tu peux mettre un bout de tuyau à essence,diamètre 6,sur la tige fileté

Yes ! c'est ce que j'ai fait effectivement. Restera à voir si ça passe car avec le tapis en place le tube du siège sera un peu surélevé et ça risque de coincer...mais c'est un détail.

[RICMAN41]

Tiens Lucky j'ai trouvé une photo en regardant les AK400 sur le bon coin des plots arrières pour les ceintures avant .

[lucky40]

Salut Richard,
En effet c'est très parlant ! Merci pour l'info.
