Presse à étalonner les ressorts 2 cv
Modérateurs : Deuchémoi, zamzam, Eric13190
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Presse à étalonner les ressorts 2 cv
Voilà ma bricole de ce matin :

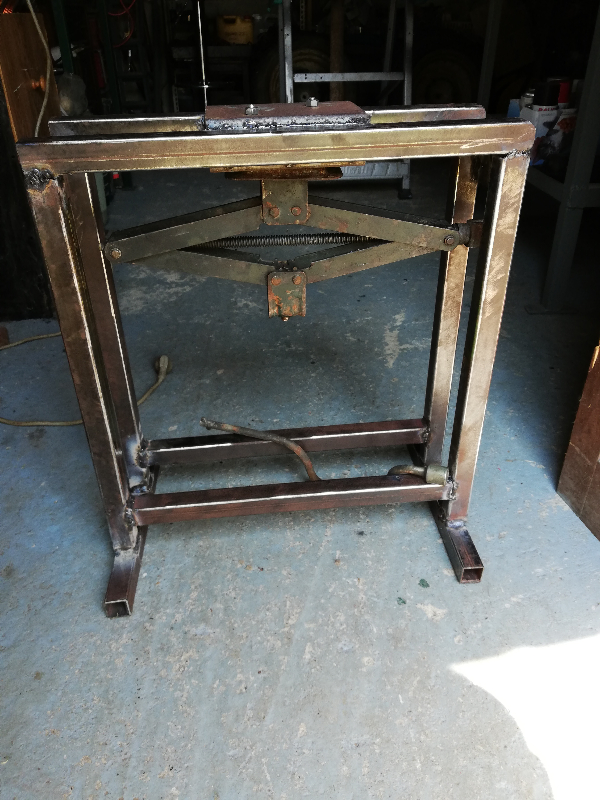

Une presse pour étalonner les ressorts de soupapes ( entre autres)faites avec de la récup de ferraille et un cric de 4 L.
Elle n'est pas tout à fait terminée, mais il ne manque que le plateau qui recevra la balance mécanique ...et une bonne peinture of course !
- bob41
- Docteur deuchiste
- Messages : 8687
- Enregistré le : 09 mai 2016, 16:00
- Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
- Date de naissance : 10 mars 1940
- Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)
Re: Presse à étalonner les ressorts
Pas mal....
Mais en principe un ressort se contrôle par comparaison avec un ressort étalon.

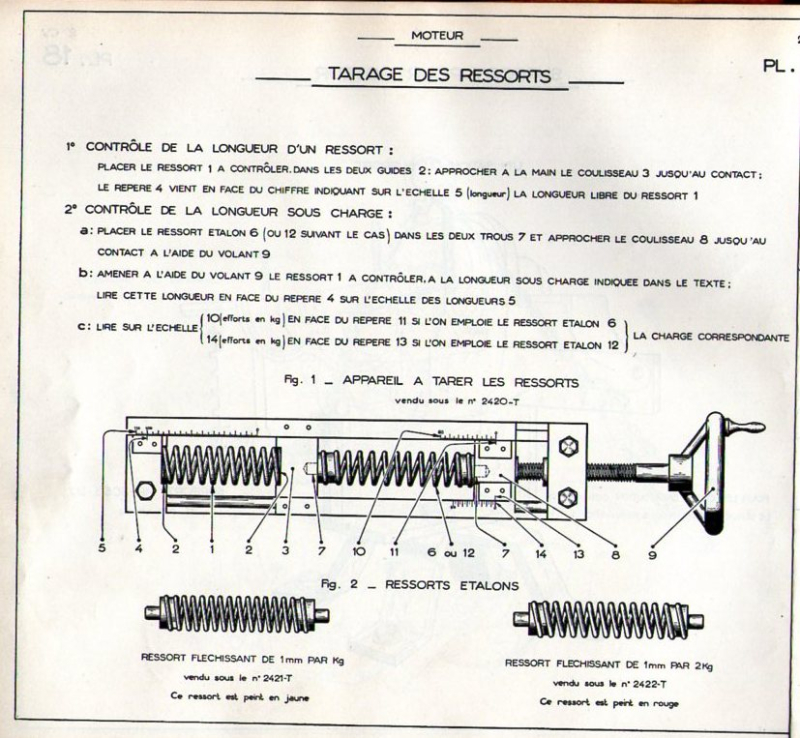

Voir ci-dessous l'appareil Citroën.
Avec une balance mécanique je crains que ce ne soit pas très précis, j'emploierais plutôt une balance électronique. Bon, c'est pas le même prix...
Tu connais les caractéristiques des resoorts de soupape ? Quel est l'écrasement en fonction de la force exercée ? Ca m'intéresse.
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Re: Presse à étalonner les ressorts 2 cv
Avec une balance électronique il est impossible de voir le poids en direct. D'où l'utilisation d'une balance mécanique. Dans le tuto de la revue Gazoline de mars 2013 c'est ainsi qu'ils pratiquent : Petite précision ; jusqu'en septembre 1954 il n'y a qu'un seul ressort ; longueur libre : 38 mm -tarage sous 38 à 40 kgs ---> longueur 24 mm-tarage sous 18 à 20 kgs --->longueur 31 mm.

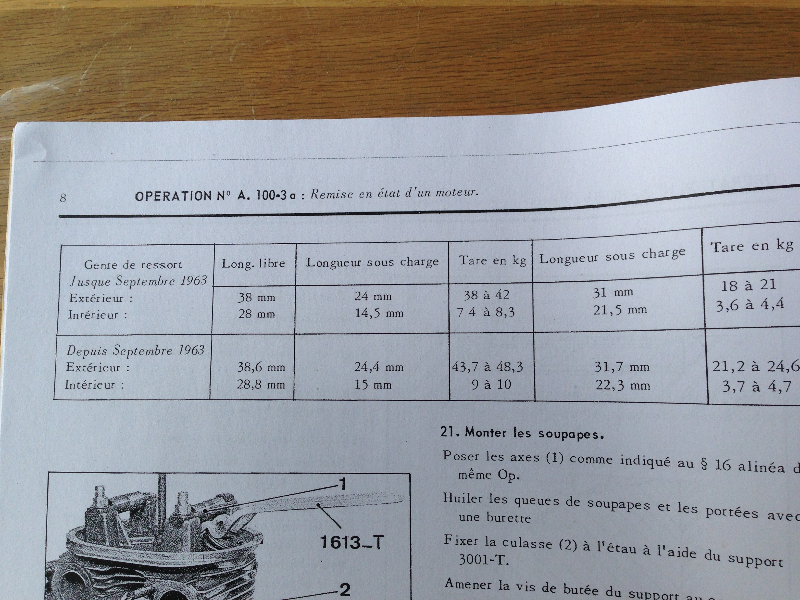

merci Fred pour le tableau récap...
- zamzam
- Docteur deuchiste
- Messages : 6421
- Enregistré le : 22 juin 2011, 21:10
- Ma deuche : azam 11/64 ; azlp po 06/59
- Date de naissance : 27 juil. 1959
- Localisation : Nord bassin d'Arcadichon / Couches du trhone
- Âge : 64
Re: Presse à étalonner les ressorts 2 cv
Là on est un peu en train d'en....r les mouches mais cela reste néanmoins très intéressant ! :D
ça fait longtemps que je le couvais ... j'ai fait une rechute !
La 2CV : la seule voiture "open source"
La 2CV : la seule voiture "open source"
- Deuchémoi
- Docteur deuchiste
- Messages : 14991
- Enregistré le : 19 sept. 2009, 17:09
- Ma deuche : 2cv6 Spécial AZKA Bleue céleste 11/87
- Date de naissance : 30 oct. 1968
- Localisation : Vitrolles (13) ... au soleil !!!
Re: Presse à étalonner les ressorts 2 cv
Et avec un ressort, c'est moins pratique ... Sauf à en avoir sous chaque pieds pour leur voler après ! :roll:zamzam a écrit :Là on est un peu en train d'en....r les mouches
Pas de demande d'aide mécanique en Message Privé. Toutes les demandes se font dans les salons publics. Merci !
/¯\(°\=/°)... Ma présentation
2cv6 Spécial AZKA Bleue céleste 11/87
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Re: Presse à étalonner les ressorts 2 cv

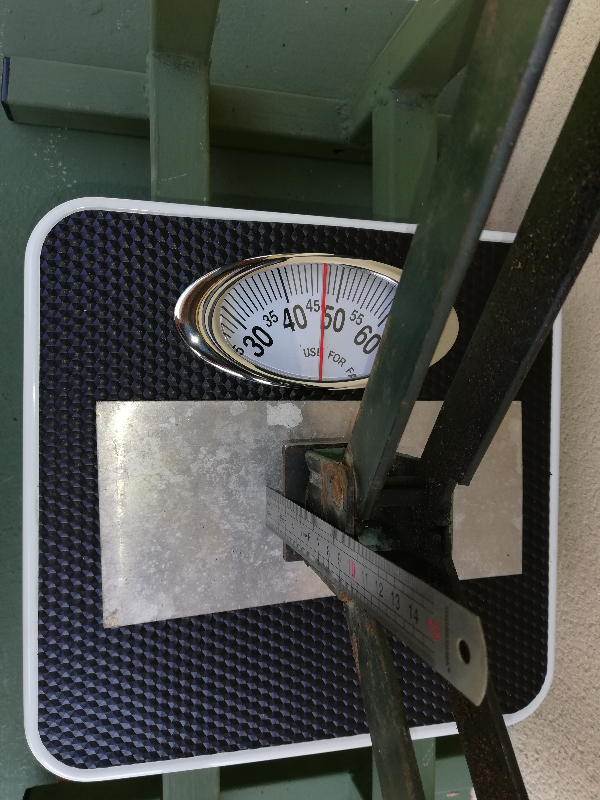

Je viens de terminer d'enc.... les mouches : Sur 10 ressorts extérieurs étalonnés, 6 sont dans des cotes normales, 4 sont avachis et mis au rebut
Sur 9 ressorts intérieurs, 4 seulement sont bons, les autres, à la poubelle aussi...
Voilà, je pense que ce contrôle a son importance au niveau des soupapes et culbuteurs...mais c'est que mon avis

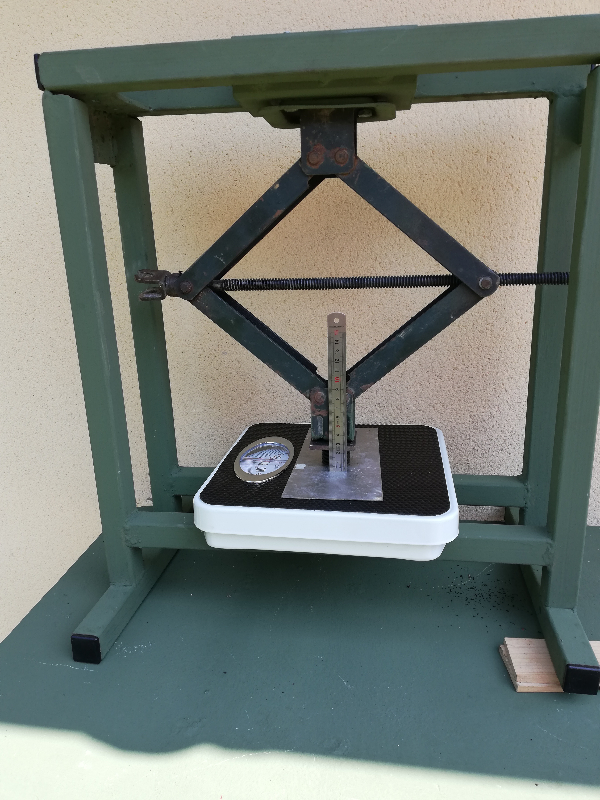

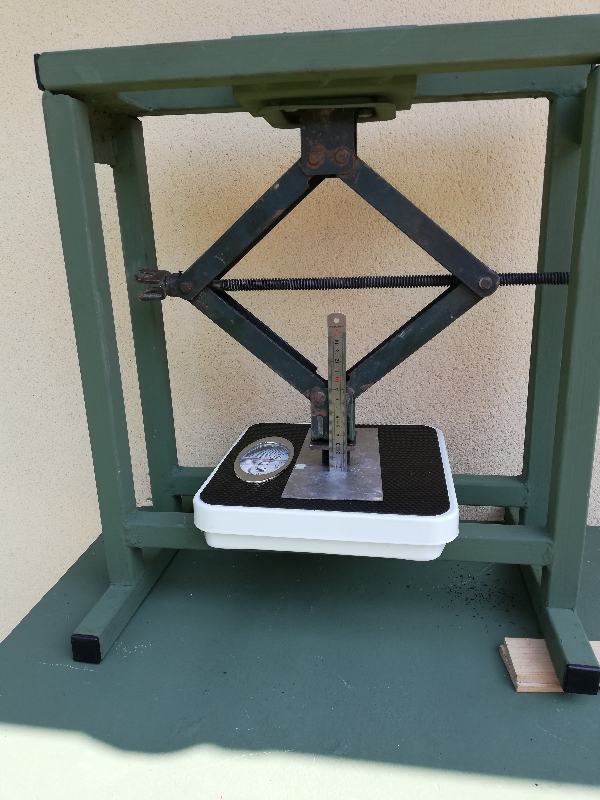

Ps : les cales en bois , c'est pour avoir le bon niveau de l'ensemble car ma table n'est pas très plane...
- zamzam
- Docteur deuchiste
- Messages : 6421
- Enregistré le : 22 juin 2011, 21:10
- Ma deuche : azam 11/64 ; azlp po 06/59
- Date de naissance : 27 juil. 1959
- Localisation : Nord bassin d'Arcadichon / Couches du trhone
- Âge : 64
Re: Presse à étalonner les ressorts 2 cv
Top !
Effectivement c'est quelque chose que l'on ne contrôle pas souvent et ton outil est simple à réaliser. Je me suis fabriqué une presse qui sera facile à convertir pour cet usage ! Des soupapes qui ferment mal ou pas assez vite doivent nuire au bon fonctionnement du moteur.
Effectivement c'est quelque chose que l'on ne contrôle pas souvent et ton outil est simple à réaliser. Je me suis fabriqué une presse qui sera facile à convertir pour cet usage ! Des soupapes qui ferment mal ou pas assez vite doivent nuire au bon fonctionnement du moteur.
ça fait longtemps que je le couvais ... j'ai fait une rechute !
La 2CV : la seule voiture "open source"
La 2CV : la seule voiture "open source"
- bob41
- Docteur deuchiste
- Messages : 8687
- Enregistré le : 09 mai 2016, 16:00
- Ma deuche : 2CV A 50 ; 2CV AZ 59 ; 2CV azam 65 ; 2CV 6 79 ; Dyane 67 ; AMI6 62 ; AMI8 77 ; HY 72 67
- Date de naissance : 10 mars 1940
- Localisation : Sologne viticole (Contres) et Corse (Loreto-di-Casinca)
Re: Presse à étalonner les ressorts 2 cv
Oui, ça a l'air simple et judicieux
J'ai aussi une presse (en fait c'est un trimmer pour casser les minéraux), qui doit pouvoir être modifié aussi.
- lucky40
- Docteur deuchiste
- Messages : 3426
- Enregistré le : 10 août 2015, 14:36
- Ma deuche : AK400 76
- Date de naissance : 22 mars 1955
- Localisation : Haute Lande
Re: Presse à étalonner les ressorts 2 cv
Refaisant le moteur quasi entièrement, j'ai conservé le vilo et l'AAC qui étaient bons pour le service, je ne pouvais pas ne pas faire ces contrôles des ressorts qui vont travailler avec des soupapes neuves
